特征與用途

1. 該電容器采用聚碳酸酯膜作介質，并用真空蒸發方法將鋁沉積在薄膜上作電極，外包裹聚酯膠帶，環氧樹脂灌封，軸向引出。
2. 體積小，重量輕，絕緣電阻高，自愈性能較好。
3. 用于精密儀器，儀表，等電子設備中的邏輯控制，延時、積分、濾波、耦合和移相等電路中。

技術與性能指標

1. 詳細規范：GB/T14004-92
2. 氣候類別：55/125/21
3. 電容量允許偏差：：±1%(F);±2%(G);±5%(J);±10%(K);±20%(M)
4. 損耗角正切：


   KHz	CR≤ 1µF	CR > 1µF
   1	≤0.005	≤0.008
   10	≤0.005	-

5. 絕緣電阻：


   UR > 100V		UR≤ 100V
   CR≤ 0.33µF	≥7500MΩ	CR≤ 0.33µF	≥3750MΩ
   CR≤ 0.33µF	≥2500S	CR > 0.33µF	≥1250S

6. 耐電壓：1.4U_R (2_S)
7. 壽命試驗
   ⑴.試驗條件
   試驗溫度：85℃ 125℃
   施加電壓：1.25U_R 1.25U_c
   試驗時間：1000H
   ⑵.實驗后性能
   電容量變化：ΔC/C≤5%
   損耗角正切增量： C_R≤ 1µF ≤0.005
   C_R > 1µF ≤0.003
   阻緣電阻：≥規定值的50%

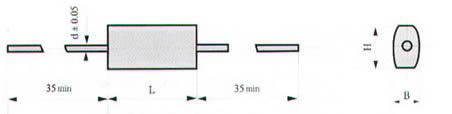

額定電壓、標稱電容量與尺寸
