CLS20型金屬化聚碳酸酯介質電容器

特征與用途

1. 該電容器采用聚碳酸脂膜作介質，并用真空蒸發方法將鋁沉淀在薄膜上作電極，外包裹聚酯耐熱膠帶，環氧樹脂灌封，軸向引出。
2. 體積小，重量輕，絕緣電阻高，有自愈性。
3. 用于精密儀器、儀表、貯存器等電子設備中的邏輯控制，延時，積分，濾波，耦合和移相等電路中。

技術與性能指標

1. 詳細規范：GB/T14004-92
2. 氣候類別：55/125/21
3. 電容量允許偏差：±1%(F);±2%(G);±5%(J);±10%(K);±20%(M)
4. 損耗角正切：


   KHz	CR≤1μF	CR>1μF
   1	≤0.005	≤0.008
   10	≤0.006	----

5. 絕緣電阻：


   UR>100V		UR≤100V
   CR≤0.33μF	≥7500MΩ	CR≤0.33μF	≥3750MΩ
   CR>0.33μF	≥2500S	CR>0.33μF	≥1250S

6. 耐電壓：1.4U_R (2_S)
7. 壽命試驗：
   ①. 試驗條件
   　　試驗溫度：85℃ 125℃
   　　施加電壓： 1.25U_R 1.25U_c
   　　試驗時間：1000h
   　　
   ②.試驗后性能
   　　電容量變化：^ΔC/_C≤5%
   　　損耗角正切贈量：C_R≤1μF ≤0.005
   C_R>1μF ≤0.003
   絕緣電阻 ≥50%規定值

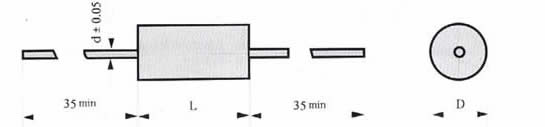

	63VD.C./40VA.C.			100VD.C./63VA.C.			160VD.C./90VA.C.			250VD.C./160VA.C.			400VD.C./200VA.C.
	Dmax	Lmax	d	Dmax	Lmax	d	Dmax	Lmax	d	Dmax	Lmax	d	Dmax	Lmax	d
0.010													6.5	15	0.6
0.015													6.5	15	0.6
0.022										6.5	15	0.6	6.5	15	0.6
0.033										6.5	15	0.6	7.5	15	0.6
0.047							6.5	15	0.6	6.5	15	0.6	9.5	15	0.8
0.068							6.5	15	0.6	7	15	0.6	10.5	15	0.8
0.10				6.5	15	0.6	6.5	15	0.6	8.5	15	0.6	10	20	0.8
0.15				6.5	15	0.6	7.5	20	0.6	7.5	20	0.6	11.5	20	0.8
0.22	6.5	15	0.6	6.5	15	0.6	8.5	20	0.6	8.5	20	0.8	11.5	27	0.8
0.33	6.5	15	0.6	6.5	20	0.6	10	20	0.6	10.5	20	0.8	13	27	0.8
0.47	7.5	15	0.6	8	20	0.6	12	20	0.8	12	20	0.8	15.5	27	1
0.68	7.5	20	0.6	10	20	0.8	12.5	20	0.8	11.5	27	0.8	16	35	1
1.0	8.5	20	0.6	11	20	0.8	13	27	0.8	13	27	0.8	18	35	1
1.5	10.5	20	0.8	11	27	0.8	13.5	27	0.8	15	35	0
2.2	10	27	0.8	13	27	0.8	14	35	0.8	17	35	1
3.3	12	27	0.8	16	35	1	16	35	1
4.7	14.5	27	0.8	16	35	1	19	35	1
6.8	15	35	1	18.5	35	1
10	17.5	35	1
