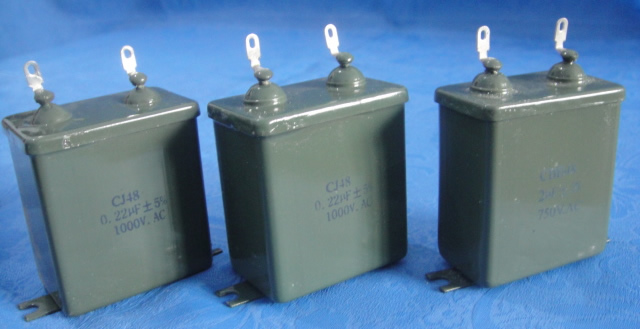

CJ48型交流密封金屬化紙介電容器

特征與用途

金屬外殼，密封結構。

在電容器紙上蒸發金屬化層作電極，浸浸漬料，長期貯存性能穩定。

有良好的自愈特性，長期使用工作比較可靠。

用于工頻交流或直流電路中。

技術與性能指標

氣候類別：55/070/21

電容量允許偏差：±5%;±10%

損耗角正切：≤0.01

絕緣電阻：
U_R = 150V ≥20S
U_R ≥250V ≥1000S

耐電壓：1.3U_R

額定電壓范圍：150V ～ 1000V

標稱電容量范圍：0.22µF ～ 10µF

額定電壓(V)	150	250	500	750	1000
標稱容量（UF）	外形尺寸（L×B×H）mm
0.22			31×31×25	46×21×50	46×31×50
0.47		31×16×25	46×16×50	46×31×50	46×51×50
1		31×31×25	46×31×50	46×56×50	69×34×115
2	31×16×25	46×16×50	46×51×50	69×34×115
4	31×31×25	46×31×50	69×34×115
10	46×21×50	46×61×50

產品屬性:

類別	直插	結構	固定
封裝類型	長方形	特性	旁路
引出線類型	同向引出線	允許偏差	J、K（%）
額定電壓	150Vac-1000Vac
