CJ40型立式密封金屬化紙介電容器

特征與用途

立式矩形金屬外殼，密封結構。

在電容器紙上蒸發金屬化層作電極。

有良好的自愈特性，電性能比較穩定。

用于無線電通訊設備或各種電子設備的直流或脈動電路中。

技術與性能指標

詳細規范：GB4875.4-85

氣候類別：55/070/21

電容量允許偏差：±5%;±10%;±20%

損耗角正切：≤0.015

耐電壓：1.5U_R

額定電壓范圍：160V ～ 1600V

標稱電容量范圍：0.1µF ～33µF

絕緣電阻

額定電壓	160	250	≥400
絕緣電阻
標稱電容量µF
≤0.1			500S
≥0.22	200S	500S	1000S
≥10	200S	500S	1000S

產品屬性

類別	雙絕緣子引出	結構	固定
封裝外形	長方形	特性	調諧
引出線類型	同向引出線	允許偏差	J、K（%）
額定電壓	160V-1000V

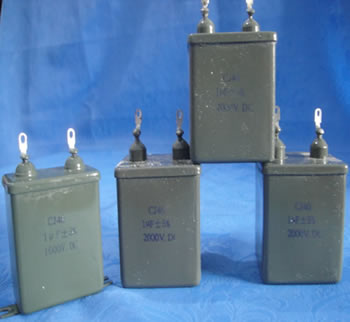

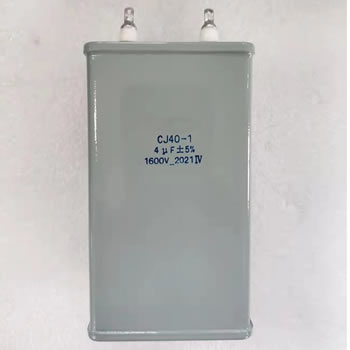

現場照片：
