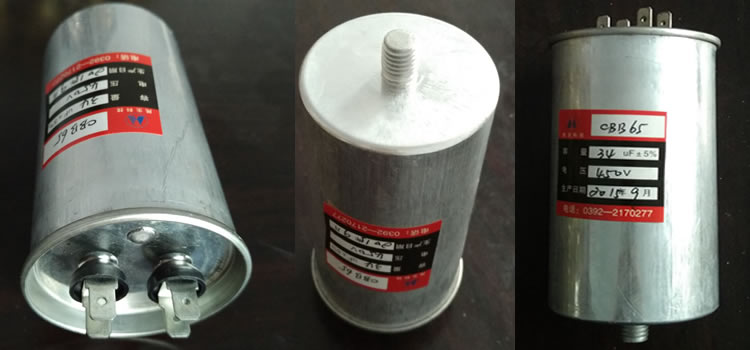

CBB65型金屬化聚丙烯薄膜介質電容器

特征用途：

1.圓型金屬鋁外殼，體積小，重量輕。

2.電性能較好，損耗小，具有良好的自愈性。

3.內部裝有壓力式防爆裝置，使用較可靠。

4.適用于交流400伏，660伏電力系統中，特別適用作空調壓縮機專用電容及組裝功率因數自動補償柜無功就地補償裝置等。

5.用于頻率為50H_Z交流電源供電的單相電動機啟動和運轉、可連續工作。

技術與性能指標：

詳細規范：GB/T 3667.1-2005

氣候類別：40/070/21

電容量允許偏差：±5%(J);±10%(K)

損耗角正切：≤0.002（100Hz）

絕緣電阻：≥12000s

耐電壓：2.0U_R(2s)

壽命試驗

⑴.試驗條件
試驗溫度：70℃
施加電壓：1.25U_R
試驗時間：600h
⑵.實驗后性能
電容量變化：△C/C≤3%

額定電壓、標稱電容量與尺寸：見表

	450VA.C.		400VA.C.
	D	H	D	H
12	50	81
15	50	81
20	50	116
23	50	116
25	50	116
29	50	130
35			50	130
40			55	130
45			55	130

	450VA.C.
	D±1	H±2
25	45	98
30	45	113
35	45	123
40	50	123
45	50	123
50	50	133
55	55	123
60	55	133
65	60	133
70	60	133

	400VA.C.		450VA.C.
	D	H	D	H
10			42	82
12			42	82
15			50	82
20			50	118
23			50	118
25			50	118
29			50	132
35	50	132
40	55	132
45	55	132
50	60	132



	450VA.C.			400VA.C.
	額定電容	D	H	額定電容	D	H
1.7	34	50	100	12.54	50	100
2	40	50	100	14.7	50	135
2.5	50	50	135	18.4	50	135
3.3	66	55	135	24.2	55	135
5	100	65	135	36.7	65	135
6.6	132	65	185	48.5	65	185
10	200	65	260	73.5	65	260

外形尺寸圖：
