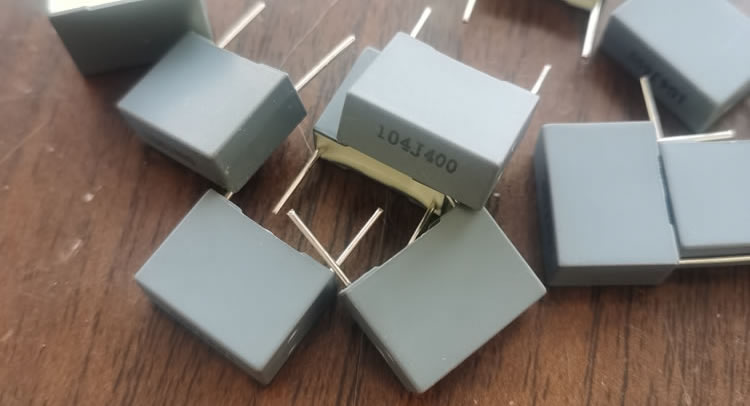

CBB62型聚丙烯薄膜交流固定電容器

特征與用途

矩形阻燃塑料外殼，阻燃環氧樹脂封裝，單向引出結構。

體積小，重量輕，有較好的自愈性能。

屬X₂類電容器。

適用于電網電源供電的電子儀器和電子設備中，作為抑制無線電干擾和電源網絡連接用。

技術與性能指標

詳細規范：Q/MS242-98
分規范：GB/T14472-98

氣候類別：40/085/21

電容量允許偏差：：±5%(J);±10%(K);±20%(M)

損耗角正切：C_R≤ 1µF ≤0.002 (10KHz)
　　　　　　 C_R > 1µF ≤0.001 (1KHz)

.絕緣電阻：C_R≤ 0.33µF ≥15000MΩ
　　　　　　 C_R > 0.33µF ≥5000S

耐電壓：4.3U_RD.C.(2S)

壽命試驗
⑴.試驗條件
試驗溫度：85℃
施加電壓：1.25U_R +10000V_A.C.0.1s/h
試驗時間：1000
⑵.實驗后性能
電容量變化：△C/C≤10%
損耗角正切增量： C_R≤ 1µF ≤0.008
C_R > 1µF ≤0.005
阻緣電阻：≥規定值的50%

額定電壓、標稱電容量與尺寸
