CL233X型金屬化聚酯薄膜電容器

特征用途：

1.矩形阻燃塑料外殼，阻燃環氧樹脂封裝，單向引出結構。

2.體積小，重量輕，有良好的自愈性。

3.用于直流或脈動電路中，特別適用于彩電、軍用整機，用戶程控交換機等。

4.可靠性較高。

產品技術條件和檢驗標準：

國際電工委員會標準IEC 384-2  德國工業標準  DIN44110T1.DIN45910T11

產品容量、電壓與外形尺寸：見表
P=7.5  d=0.6

	63V-/40V~			100V-/63V~			250V-/160V~			400V-/200V~			600Vdc
	B	H	L	B	H	L	B	H	L	B	H	L	B	H	L
1000pF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	2.5	7	10
1500pF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	2.5	7	10
2200pF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	2.5	7	10
3300pF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5
4700pF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	4	9	10.5
6800pF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	4	9	10.5
0.01uF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	4	9	10.5	4	9	10.5
0.015uF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	4	9	10.5	5	11	10.5
0.022uF	3.5	6.5	10.5	3.5	6.5	10.5	3.5	6.5	10.5	5	11	10.5	6	12	10.5
0.033uF	3.5	6.5	10.5	3.5	6.5	10.5	4	9	10.5	6	12	10.5
0.047uF	3.5	6.5	10.5	3.5	6.5	10.5	4	9	10.5	6	12	10.5
0.068uF	3.5	6.5	10.5	4	9	10.5	5	11	10.5	6	12	10.5
0.10uF	3.5	6.5	10.5	4	9	10.5	5	11	10.5
0.15uF	3.5	6.5	10.5	4	9	10.5	6	12	10.5
0.22uF	4	9	10.5	5	11	10.5
0.33uF	4	9	10.5	5	11	10.5
0.47uF	5	11	10.5
0.68uF	5	11	10.5
1.0u F	6	12	10.5

P=5  d=0.6

	63V-/40V~			100V-/63V~			250Vdc			400Vdc
	B	H	L	B	H	L	B	H	L	B	H	L
1000pF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2
1500pF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2
2200pF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2
3300pF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2
4700pF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	3.5	7.5	7.2
6800pF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	3.5	7.5	7.2
0.01uF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	4.5	9.5	7.2
0.015uF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	4.5	9.5	7.2
0.022uF	2.5	6.5	7.2	2.5	6.5	7.2	2.5	6.5	7.2	5	10	7.2
0.033uF	2.5	6.5	7.2	2.5	6.5	7.2	3.5	7.5	7.2	6	11	7.2
0.047uF	2.5	6.5	7.2	3	6.5	7.2	3.5	7.5	7.2	6	11	7.2
0.068uF	2.5	6.5	7.2	3.5	7.5	7.2	3.5	7.5	7.2
0.10uF	2.5	6.5	7.2	4.5	9.5	7.2	4.5	9.5	7.2
0.15uF	3.5	7.5	7.2	5	10	7.2	5	10	7.2
0.22uF	3.5	7.5	7.2	6	11	7.2	6	11	7.2
0.33uF	4.5	9.5	7.2	6	11	7.2
0.47uF	5	10	7.2	6	11	7.2
0.68uF	5	11	7.2	6	11	7.2
1.0u F	6	11	7.2	6	11	7.2

1.詳細規范：GB/T7332-96
2.氣候類別：55/100/21
3.電容量允許偏差：±5%(J);±10%(K);±20%(M)
4.損耗角正切：≤0.01(1KHz)
　　　　　　　≤0.015(10KHz)
5.絕緣電阻：

6.耐電壓：1.6U_R (2_S)

7.壽命試驗 ①. 試驗條件 　　試驗溫度：85℃ 　　施加電壓：1.25UR 　　試驗時間：2000h 　　 ②.試驗后性能 　　電容量變化：ΔC/C≤5% 　　損耗角正切：≤0.003(10kHz) 　　絕緣電阻： ≥50%規定值

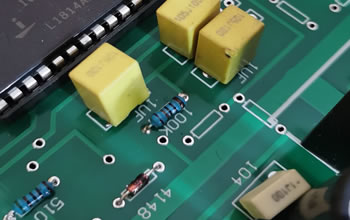

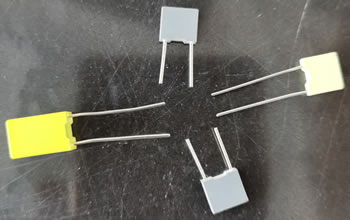

現場照片：
