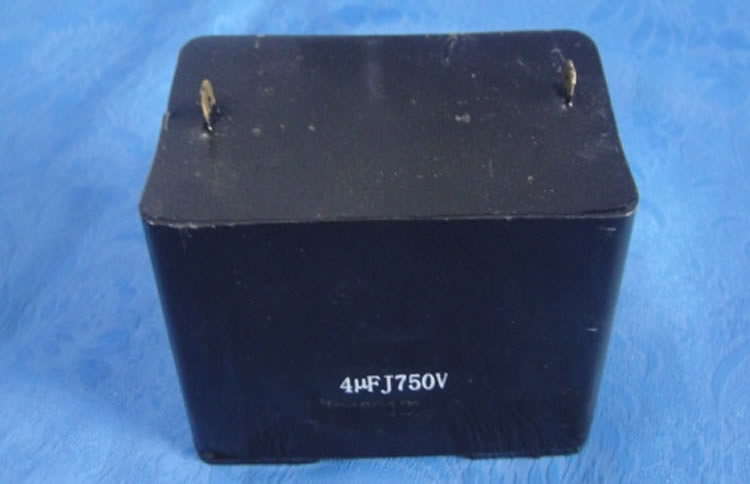

CBB83型金屬化聚丙烯膜電容器

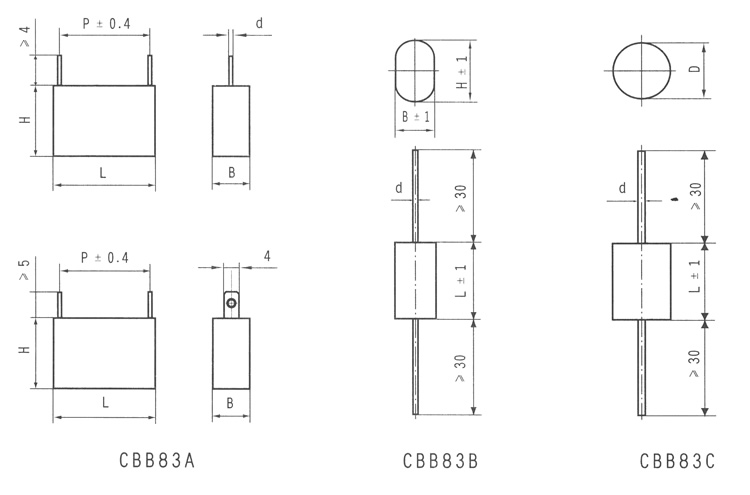

典型應用 隔直、耦合、去耦、旁路，尤其適用于 IGBT整流后濾波電路。 一般特性 介質：聚丙烯，損耗小，非常適用在大電流脈沖電路場合下使用。 電極：真空蒸鍍鋁金屬化層，體積小，重量輕。具有較好的自愈性能。 卷繞：無感 引線：根據客戶要求，可以鍍錫銅線、塑包多股銅線、引出片、銅螺栓、內螺母等。軸向或徑向引出結構。 封裝：阻燃塑料外殼或聚酯阻燃耐熱膠帶灌封阻燃環氧樹脂。 技術與性能指標 1、額定電壓：（ U R ）： 1200V DC ； 1600 V DC 2 、額定工作溫度： 85℃ 3、電容量范圍：1-30 μF 4、電容量允許偏差（1KHZ）：±5 % ； ± 10 % ； 5、損耗角正切：≤0.0030（1KHZ） 6、絕緣電阻：≥5000S 測試電壓：100Vdc 7、耐電壓： 1. 25U R 2S 8 、電壓、電容量及外形尺寸見表一、表二 9、可根據用戶要求設計生產其它規格和結構。 表一 CBB83
表二 CBB83
現場照片
